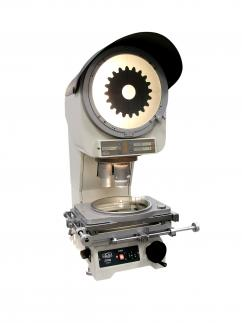

JT14A/JT14B φ300数字式投影仪
产品详情

仪器外形美观,结构紧凑,操作方便。

光源采用高亮度、长寿命卤钨灯,成像清晰,照明均匀。

透射照明亮度分高低两档可调,适应于不同测量要求。

根据被测工件的尺寸,提供三种不同行程的工作台可选。

采用投影箱升降结构,Z向调焦行程大。

聚光镜手动可调,对应不同的放大倍率可作相应的调节。

塔式转盘同时带三个物镜,变换倍率方便,定位精确。

带RS232接口,可配功能强大的二坐标测量软件。


投影仪是一种利用光学原理,将放置在工作台上的被测件,通过具有准确放大率的物镜放大成像于投影屏上,检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器,应用领域非常广泛。

典型测量对象有:在汽车制造业,检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸;在电子行业,检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸;在塑料橡胶业,检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数;在机械制造业,检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸;在钟表行业,检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓。在航空航天业,检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。


投影屏

投影屏尺寸:φ300mm

投影屏旋转范围:0°~360°

旋转角度显示当量:1′

旋转角度准确度:6′

工作台(三种可选)

类型

小型

中型

大型

台面尺寸(mm)

350×240

400×280

450 ×286

测量范围(mm)

150×100

200×150

250×150

调焦范围(mm)

0~100

0~100

0~100

分辨率(mm)

0.001

0.001

0.001

仪器准确度

3+L/75μm(其中L为被测长度,单位:mm)

工作台承重(kg)

10

15

20

物镜

物镜放大率

10X

20X

50X

100X

物镜物方视场

φ30mm

φ15mm

φ6mm

φ3mm

物镜工作距离

74mm

69mm

63mm

41mm

放大倍率误差:0.08%

照明光源:

透射照明24V150W卤钨灯

反射照明24V150W卤钨灯

环境要求

室温20℃±5℃,相对湿度40%-70%RH

外形尺寸(mm):长 410×宽 650×高 1070

仪器质量: 90kg
